Egyedi csőidomok gyártása - Mire kell figyelni a tervezés során?

Legyen szó vegyipari berendezésről, energetikai rendszerről vagy gépészeti szerelvényről, az idomok formája, anyaga és pontossága közvetlen hatással van az egész rendszer működésére. A tervezési szakaszban meghozott döntések nem csupán a gyártási költségeket, hanem az alkatrészek üzemi élettartamát és biztonságát is meghatározzák.

Ebben a cikkben lépésről lépésre bemutatjuk, mire kell figyelni az egyedi csőidomok tervezése során, és hogyan lehet elérni a gazdaságos, mégis megbízható gyártást.

1. Az alkalmazási terület pontos meghatározása

A sikeres tervezés alapja mindig a felhasználás pontos ismerete. Az iparági háttér (pl. élelmiszeripar, gyógyszeripar, olaj- és gázipar) és az adott rendszer követelményei határozzák meg a kiindulási paramétereket.

Kulcskérdések a tervezés elején:

• Milyen közeg halad át a csőidomon? (gáz, folyadék, gőz, vegyszer stb.)

• Mekkora üzemi nyomásnak és hőmérsékletnek kell ellenállnia?

• Jelentkezik-e korrózió, kopás vagy erős hőingadozás?

• Állandó vagy időszakos terhelés éri az idomot?

• Milyen tisztíthatósági, higiéniai vagy biztonsági követelményeknek kell megfelelni?

Ezek az információk segítenek abban, hogy a tervező megfelelő anyagokat, geometriai megoldásokat és gyártástechnológiákat válasszon.

2. Az anyag kiválasztása – a hosszú élettartam záloga

Az anyagválasztás döntő tényező a csőidom megbízhatósága szempontjából. Olyan anyagot kell választani, amely nemcsak ellenáll a mechanikai igénybevételnek, hanem hosszú távon is megtartja korrózió- és hőállóságát.

Fő szempontok:

• Szilárdság: Az idomnak bírnia kell a nyomást, hajlítást, rezgést.

• Hajlíthatóság: A túl rideg anyagok nem alkalmasak hajlításra vagy torzulhatnak.

• Korrózióállóság: Agresszív közegek esetén rozsdamentes acél (pl. AISI 316L), duplex acél, titán vagy műanyag bevonatok lehetnek ideálisak.

• Hőállóság: Magas hőmérsékletnél hőálló ötvözetek (pl. Inconel) alkalmazása szükséges.

• Súly: Repülőgép- vagy járműipar esetén a könnyű, mégis erős anyagok (pl. alumíniumötvözetek) előnyben részesülnek.

Tipp: Fontos, hogy az anyag nemcsak a kezdeti követelményeknek feleljen meg, hanem az élettartama alatt is stabil mechanikai és kémiai tulajdonságokat mutasson.

3. Geometriai kialakítás és tűrések meghatározása

A geometria nem csupán esztétikai vagy funkcionális kérdés – meghatározza az idom gyárthatóságát, szerelhetőségét és áramlási tulajdonságait is.

Mire kell figyelni:

• Hajlítási sugarak és szögek: Túl szoros ívek esetén a cső deformálódhat vagy megrepedhet. Praktikus szabály: a hajlítási sugár legyen legalább a cső külső átmérőjének 2-3-szorosa.

• Csatlakozási kialakítás: A hegesztési és szerelési műveletek megkönnyítése érdekében célszerű egyenes szakaszokat tervezni az ívek után.

• Tűrések: A túl szoros tűrések növelik a gyártási költségeket és selejtarányt. Érdemes kompromisszumot keresni a pontosság és a gazdaságosság között.

• Szimmetria: Lehetőleg kerülendők az aszimmetrikus, nehezen gyártható formák, hacsak nem elengedhetetlenek a működéshez.

4. Gyárthatóság és technológiai lehetőségek

Egy jól megtervezett csőidom gyárthatósága kulcsfontosságú tényező. Ha a tervezett forma nem illeszkedik a rendelkezésre álló technológiákhoz, az felesleges költségnövekedéssel és időveszteséggel járhat.

Gyakorlati szempontok:

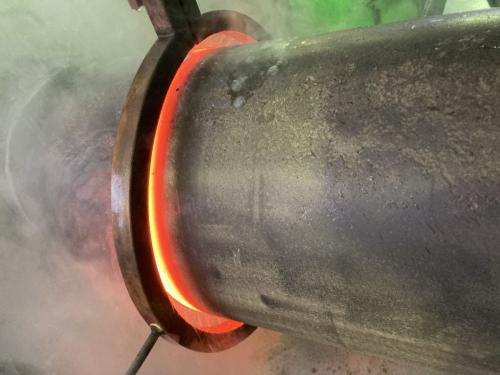

• A hajlítási szögek, ívek legyenek kompatibilisek a választott technológiával (pl. hideg hajlítás, meleg hajlítás, CNC 3D hajlítás, indukciós hajlítás).

• Kis sugarú hajlítások esetén szükség lehet belső támasztékra (mandrel), hogy a cső belső fala ne rogyjon be.

• El kell kerülni a túlzott anyagfeszültségeket, különösen vékonyfalú idomok esetében.

• Az idom formai kialakítását össze kell hangolni a rendelkezésre álló szerszámparkkal és gyártókapacitással.

5. Felületkezelési és utómunkálati igények

A csőidomok hosszú élettartamát és esztétikai megjelenését nagyban befolyásolja a felületkezelés minősége. Ez különösen fontos vegyipari, gyógyszeripari vagy élelmiszeripari alkalmazások esetén.

Fontos lépések:

• Tisztítás: A belső és külső oxidációs rétegek, hegesztési salakok eltávolítása alapvető.

• Felületkezelés: Korrózióálló bevonatok (pl. galvanizálás, porfestés), illetve saválló acél esetén elektropolírozás növelheti a korrózióállóságot.

• Utóhőkezelés: Meleg hajlítás után javasolt lehet a belső feszültségek csökkentése hőkezeléssel.

• Szükség esetén passziválás is végezhető a rozsdaálló felület visszaállítására.

Összegzés

Az egyedi csőidomok tervezése sokkal több, mint pusztán geometria vagy anyagmeghatározás – egy olyan komplex folyamat, amely mérnöki precizitást, technológiai ismereteket és iparági tapasztalatot egyaránt igényel. A pontos felhasználási igények felmérésével, a megfelelő anyag- és gyártási technológia kiválasztásával, valamint a jól átgondolt geometriai kialakítással elérhető a legfontosabb cél: egy megbízható, hosszú élettartamú és gazdaságosan gyártható alkatrész létrehozása.

A tervezési folyamat sikere nagyban múlik a tervezők, gyártástechnológusok és minőségbiztosítási szakemberek szoros együttműködésén. Egy jól megalkotott csőidom nem csupán a rendszer működését szolgálja, hanem a teljes projekt gazdaságosságát és fenntarthatóságát is javítja.
